合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 不同溫度下陰-非離子雙子星座表面活性劑表面張力的變化
> 溫度對延展型表面活性劑界面張力的影響規(guī)律
> 超微量天平測定粗鉍中金、銀含量，精密度高、準(zhǔn)確度好
> 蒙藥滴丸劑制備與表面張力有何關(guān)系？
> 納米顆粒間相互作用對界面張力的影響
> 活性低聚表面活性劑促進(jìn)水滴在疏水表面的鋪展
> ?液層模型：微重力條件下界面張力梯度驅(qū)動對流基本流動規(guī)律【研究成果】
> 基于石墨烯LB薄膜包裹的電化學(xué)陽極大規(guī)模制備方法
> 土壤裂隙發(fā)育過程中氣—液界面張力因素
> 石莼、菠菜類囊體膜LB膜的制備及在納米ZnO上的組裝和光電性質(zhì)
推薦新聞Info
-
> 電弧增材制造過程中熔池的形成與演變受哪些因素影響？
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——結(jié)果與討論、結(jié)論
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——摘要、實(shí)驗(yàn)部分
> 硝化纖維素塑化效果與其表面張力的變化規(guī)律
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——討論、結(jié)論
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——結(jié)果與分析
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——材料與方法
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——摘要、前言
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（三）
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（二）
Gemini表面活性劑的結(jié)構(gòu)、表面張力測定綜合實(shí)驗(yàn)
來源：大學(xué)化學(xué) 瀏覽 494 次 發(fā)布時間:2024-09-23
摘要介紹一個油田化學(xué)專業(yè)綜合實(shí)驗(yàn)，通過該實(shí)驗(yàn)可了解Gemini表面活性劑的發(fā)展現(xiàn)狀，掌握陽離子型Gemini表面活性劑BQAS的合成及純化方法，了解結(jié)構(gòu)表征的原理。

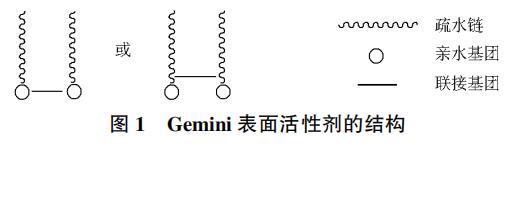

1991年，Menger等人[1]合成了以剛性基團(tuán)連接離子頭基的雙烷烴鏈表面活性劑，并命名為Gemini表面活性劑，其結(jié)構(gòu)如圖1所示。Gemini表面活性劑通過聯(lián)接基團(tuán)將兩個單鏈表面活性劑連接起來，減弱了離子頭基間的靜電斥力，增強(qiáng)了碳?xì)滏滈g的疏水結(jié)合力，使表面活性劑分子在溶液表面排列得更緊密，具有更高的表面活性。Gemini表面活性劑在生命科學(xué)、材料科學(xué)、環(huán)境科學(xué)、紡織、金屬防腐、3次采油等領(lǐng)域有廣闊的應(yīng)用前景。本文根據(jù)油田化學(xué)專業(yè)的特點(diǎn)設(shè)計(jì)了陽離子型Gemini表面活性劑的合成、表征及性能測定的綜合實(shí)驗(yàn)。
1實(shí)驗(yàn)?zāi)康?/strong>
了解Gemini表面活性劑的發(fā)展現(xiàn)狀；于掌握陽離子型Gemini表面活性劑BQAS的合成及純化方法；了解結(jié)構(gòu)表征的原理和方法；掌握表面性能和緩蝕性能的評價方法。
2實(shí)驗(yàn)原理
目前，季銨鹽型Gemini表面活性劑的合成方法主要有以下幾種:
用基團(tuán)連接兩個單長鏈烷烴二甲基叔胺分子；
于在已有的N，N，N憶，N憶-四甲基烷基二胺中引入疏水基；
以含有環(huán)氧基團(tuán)的長鏈烷基化合物與叔胺發(fā)生季銨化反應(yīng)，制得雙烷基雙親水基陽離子型表面活性劑；
特殊結(jié)構(gòu)陽離子型Gemini表面活性劑的合成:聯(lián)接基團(tuán)結(jié)構(gòu)特殊、疏水基團(tuán)特殊、非對稱陽離子型Gemini表面活性劑、多烷基多季銨鹽型Gemini表面活性劑的合成。
本實(shí)驗(yàn)采用第一種方法，以N，N-二甲基十二烷基叔胺和1，4-二溴丁烷反應(yīng)，制備雙季銨鹽型Gemini表面活性劑BQAS。
表面張力的測定方法通常有:鉑金板法、鉑金環(huán)法、滴體積法、最大氣泡壓力法等。本實(shí)驗(yàn)采用鉑金板法測定表面活性劑水溶液的表面張力。
測定中，當(dāng)鉑金板浸入被測液體后，鉑金板周圍就會受到表面張力的作用，液體的表面張力會將鉑金板盡量地往下拉。當(dāng)液體表面張力及其他相關(guān)的力與平衡力達(dá)到均衡時，鉑金板就會停止向液體內(nèi)部浸入，這時候，儀器的平衡感應(yīng)器就會測量浸入深度，并將其轉(zhuǎn)換為液體的表面張力值。
F(平衡力)=mg(鉑金板的重力)+L酌cos茲(表面張力總和)-Sh籽g(鉑金板受到的浮力)式中m為鉑金板的質(zhì)量，g為重力加速度，L為鉑金板的周長，酌為液體的表面張力，茲為液體與鉑金板之間的接觸角，S為鉑金板橫切面面積，h為鉑金板浸入的深度，籽為液體密度。

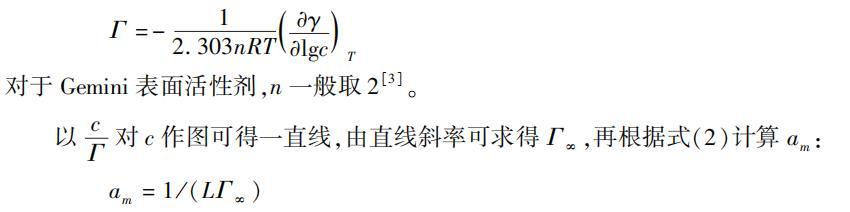

根據(jù)Gibbs吸附等溫式及表面活性劑的酌-lgc曲線，可求得吸附量祝:
式中L為阿伏伽德羅常數(shù)。
酸化是油氣田增產(chǎn)增注的重要措施之一，在石油工業(yè)中得到了廣泛的應(yīng)用。酸化使用的酸液注入地層的過程會嚴(yán)重腐蝕地面管道及井筒管壁，而且Fe3+會對地層產(chǎn)生永久損害，所以酸液中必須加入緩蝕劑。本實(shí)驗(yàn)參照《酸化用緩蝕劑性能試驗(yàn)方法及評價指標(biāo)》，采用靜態(tài)掛片法，對已提純的合成產(chǎn)物BQAS進(jìn)行緩蝕性能研究。掛片法是在實(shí)驗(yàn)室給定條件下，通過用試片的質(zhì)量損失計(jì)算出腐蝕速率和緩蝕率，來研究緩蝕劑緩蝕性能的方法。

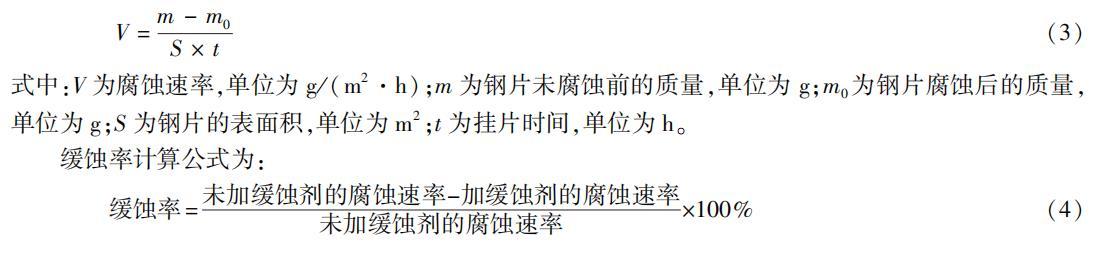

腐蝕速率計(jì)算公式為:
3儀器與試劑
儀器:NEXUS470傅立葉紅外光譜儀，Bruker AVANCE III核磁共振儀，R-1002旋轉(zhuǎn)蒸發(fā)儀，WRS-1B數(shù)字熔點(diǎn)儀，DZ-2BC真空干燥箱，JJ-1電動攪拌器，恒溫水浴鍋，JK99B自動張力儀，BS-210S電子天平，干燥器，N80鋼片(長伊寬伊高=40mm伊13mm伊2mm)，醫(yī)用紗布，毛刷，醫(yī)用金屬鑷子，脫脂棉，綢子，鐵砂紙，250mL三口燒瓶1只，回流冷凝管等。
試劑:N，N-二甲基十二烷基叔胺(AR)，1，4-二溴丁烷(AR)，乙腈(AR)，乙酸乙酯(AR)，無水乙醇，石油醚(AR)，丙酮(AR)，鹽酸(AR)等。
4實(shí)驗(yàn)步驟
4.1雙季銨鹽BQAS的合成及純化步驟
按物質(zhì)的量比2.15:1取一定量的N，N-二甲基十二烷基胺和二溴丁烷，溶于一定量的乙腈溶劑，置于干燥的三口燒瓶中，升溫至回流溫度反應(yīng)24h，減壓蒸除溶劑。以混合溶劑(V(無水乙醇):V(乙酸乙酯)=1:5)重結(jié)晶2~3次，將所得白色固體在60益真空干燥，稱重后計(jì)算產(chǎn)率。
4.2雙季銨鹽BQAS的結(jié)構(gòu)表征
用WRS-1B數(shù)字熔點(diǎn)儀測定所得產(chǎn)物熔點(diǎn)；用NEXUS470傅立葉紅外光譜儀(KBr壓片)、BrukerAVANCE III核磁共振儀對所得產(chǎn)物進(jìn)行結(jié)構(gòu)表征。
4.3溶液表面張力的測定
配置一系列不同濃度(10-5~10-2mol/L)的BQAS溶液，25益恒溫下用鉑金環(huán)法測定上述溶液的表面張力，繪制酌-lgc圖；按轉(zhuǎn)折點(diǎn)兩側(cè)直線部分外延，相交點(diǎn)的數(shù)據(jù)得到臨界膠束濃度(cmc)和臨界膠束濃度下的表面張力酌cmc。
4.4緩蝕性能評價
4.4.1鋼片預(yù)處理步驟
脫脂:將鋼片放入裝有石油醚的瓷瓶中，用尖端纏有脫脂棉的鑷子擦洗兩遍，脫脂除污。于脫油:將經(jīng)上述步驟處理的鋼片用丙酮浸泡5min脫油。脫水:經(jīng)上述步驟處理的鋼片用無水乙醇浸泡5~10min脫水。干燥:取出鋼片，用清潔的綢子擦拭，用冷風(fēng)吹干。將已擦拭吹干的鋼片依次用定性濾紙包裝，置于干燥器中干燥10h以上，然后用分析天平稱重，精確至0.1mg。經(jīng)處理后的鋼片，不可用手直接接觸或受機(jī)械損傷及污染。
4.4.2實(shí)驗(yàn)步驟
配置不同BQAS濃度(0~250mg/L)的6%鹽酸溶液各200mL。在溶液中掛入處理過的鋼片，密封，并放入60益水浴鍋中。掛片4h后，從酸液中取出鋼片，立即用清水沖洗，去除酸液和疏松的腐蝕產(chǎn)物。
用毛刷和紗布擦拭鋼片表面的腐蝕產(chǎn)物，然后用自來水沖洗干凈，用醫(yī)用紗布擦干。將鋼片依次放入石油醚、丙酮、無水乙醇中各浸泡5min，取出鋼片用綢子擦拭，然后用冷風(fēng)吹干，放入干燥器中干燥4h以上。在分析天平上準(zhǔn)確稱重(精確至0.1mg)并記錄。
5數(shù)據(jù)處理
