背景技術

由于石油、天然氣等不可再生能源的衰竭，人們對可再生能源的需要日益增長，這就推動了安全、穩定、低成本、環保的電化學儲能系統的發展。

在電化學儲能系統中，制備陽極的材料以鋅為例，鋅金屬是一種廉價、豐富的金屬，具有高體積容量(5855mAh cm-3

)和低氧化還原電位(與標準氫電極相比為-0.76V)，所以認為水系鋅離子電池(AZIB)是下一代儲能設備中最有希望的候選者。但是在實際應用中，由于鋅負極可逆性差會對電化學性能造成很大的影響，其主要與鋅金屬的枝晶生長有關。枝晶生長的這種非均勻生長嚴重破壞了電極/電解質界面的穩定，加速了副反應產生，最終降低了電化學性能。

針對上述枝晶生長的技術問題，目前通?？刹捎美士姞?布洛杰特法(langmuir-Blodgett，LB)一步合成摻氮氧化石墨烯(NGO)人工界面膜，其在鋅箔上實現平行超薄界面改性層(≈120nm)來改善鋅金屬的枝晶生長。但采用上述方法，在制備過程中，由于平行的石墨烯層和氮(N)摻雜基團的有益親鋅特性，鋅晶體會在石墨烯平面上定向均勻沉積；而又因為LB膜淀積在基片上時的附著力是依靠分子間作用力，屬于物理鍵力，因此膜的機械性能較差，并且要獲得排列整齊而且有序的LB膜，必須使材料含有兩性基團，這在一定程度上給LB成膜材料的設計帶來困難；同時，LB膜的制膜設備昂貴，并且制膜工藝技術要求很高，這對大規模制備電化學陽極造成了極大的阻礙。

因此，現在亟需一種簡便易行的電化學陽極大規模制備方法。

發明內容

針對現有技術存在的不足，本發明提出一種基于石墨烯薄膜包裹的電化學陽極大規模制備方法，以解決現有技術中存在的利用LB膜大規模制備電化學陽極工藝復雜的技術問題。

實施例

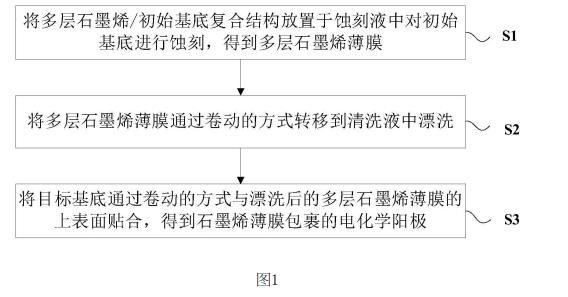

本實施例提供了一種基于石墨烯薄膜包裹的電化學陽極大規模制備方法，如圖1所示，包括以下步驟：

步驟1、將多層石墨烯/初始基底復合結構放置于蝕刻液中對初始基底進行蝕刻，得到多層石墨烯薄膜在一些實施例中，當初始基底為銅時，蝕刻液選用三氯化鐵FeCl3溶液或過硫酸銨(NH4)2S2O8溶液；當初始基底為鎳、銅鎳合金時，蝕刻液選用硫酸銨(NH4)2S2O8溶液。蝕刻時間不作限定，根據初始基底的厚度設定，直至初始基底被完全蝕刻掉為止。

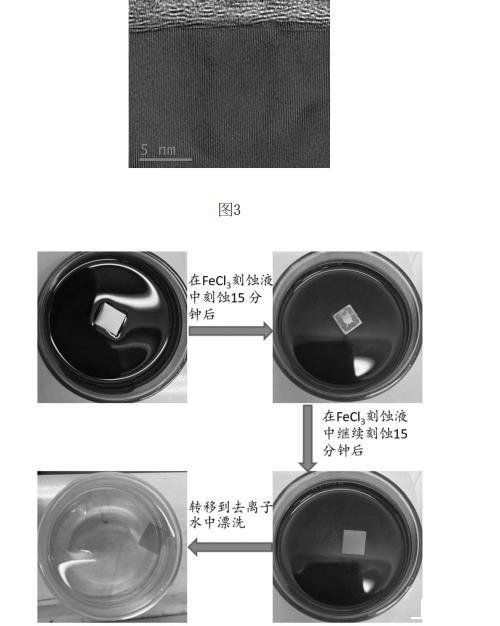

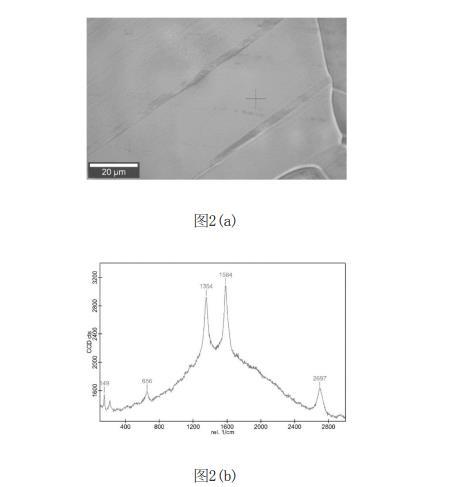

具體的，對于多層石墨烯/初始基底復合結構以初始基底為銅舉例說明，實物如圖2(a)、圖2(b)所示，其截面如圖所3示；蝕刻液選用FeCl3溶液。為便于本領域技術人員理解，以小尺寸多層石墨烯/初始基底復合結構的蝕刻過程進行展示，蝕刻過程如圖4所示，從圖4可看出，得到的多層石墨烯薄膜可自懸浮于液面上。

在一些實施例中，得到的多層石墨烯薄膜為3-6層。

步驟2、將多層石墨烯薄膜通過卷動的方式轉移到清洗液中進行漂洗

在一些實施例中，清洗液可選用去離子水、乙醇或氯仿，將多層石墨烯薄膜上殘存的蝕刻液清洗干凈，漂洗時間優選為10分鐘。

步驟3、將目標基底通過卷動的方式與漂洗后的多層石墨烯薄膜的上表面貼合，得到石墨烯薄膜包裹的電化學陽極在一些實施例中，目標基底可選用鋅或鋁，用這兩種金屬制備陽極，均可以取消導電劑的使用，增大活性物質的密度，進而增加電池整體的能量密度。

在具體的實施方式中，對于上述制備方法，采用的原材料包括多層石墨烯/初始基底結構，其制備方法以CVD(化學氣相沉積法)舉例說明：

(1)將CVD設備抽至＜3Pa，設備撿漏，在滿足壓升率＜0.2Pa/min后往CVD設備直接充入生長氣體。

(2)往設備中充入1000:10～1000:100的C/H比例氣體，含碳氣體包括CH4和C2H2等，H2為含H2比例為10％的Ar/H2氣體，Ar作為運輸氣體，將設備從＜3Pa的真空狀態變?yōu)槌籂顟B(tài)。

(3)設備充至常壓狀態后，將CVD設備在1.5小時內從25℃升至1000℃。

(4)設備升至1000℃后開始轉動初始基底材料，初始基底材料傳動速度可以設為1mm/min～1000mm/min，直至卷對卷生長得到預設長度的多層石墨烯/初始基底結構。在具體的方式中，初始基底材料可選用銅箔、鎳箔或不同組分比例的銅鎳合金，預設長度不小于1000米。

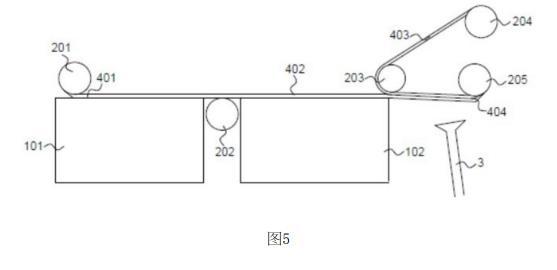

采用的設備如圖5所示，包括：

第一放卷輥201，第一放卷輥上卷有多層石墨烯/初始基底復合結構401，其位置設置不作限定。

蝕刻槽101，設于第一放卷輥的下方，蝕刻槽內裝有蝕刻液；蝕刻液的上表面與第一放卷輥底部之間的間隙不小于多層石墨烯/初始基底復合結構的厚度。多層石墨烯/初始基底復合結構在蝕刻槽中經蝕刻液蝕刻掉初始基底后，得到多層石墨烯薄膜402。蝕刻槽的形狀、大小不作限定，根據需要加工的多層石墨烯薄膜長度和寬度確定。

清洗槽102，清洗槽內裝有清洗液，漂洗多層石墨烯薄膜上殘存的蝕刻液；清洗槽的形狀、大小不作限定，根據需要加工的多層石墨烯薄膜長度和寬度確定。

第二放卷輥204，第二放卷輥上卷有目標基底403，其位置設置不作限定。

貼合輥203，設于清洗槽的尾端上方，清洗液的上表面與貼合輥底部之間的間隙不大于多層石墨烯薄膜與目標基底的厚度之和。當貼合輥旋轉時，會將目標基底卷到多層石墨烯薄膜的上表面，借助摩擦力將目標基底與多層石墨烯薄膜貼合，得到石墨烯薄膜包裹的電化學陽極404；

收卷輥205，通過旋轉對貼合輥處得到的石墨烯薄膜包裹的電化學陽極進行收卷，其位置設置不作限定。

對于上述設備，可通過設置放卷輥、傳送輥和收卷輥的轉速，使多層石墨烯/初始基底復合結構在蝕刻槽中蝕刻掉初始基底，在清洗槽中完成漂洗。

在一些實施例中，為了使多層石墨烯薄膜從蝕刻槽轉移到清洗槽中的過程中更加平穩，可以增設傳送輥202，傳送輥設于蝕刻槽與清洗槽之間，通過旋轉帶動多層石墨烯薄膜向清洗槽運動。

在一些實施例中，可以增設風干設備3，風干設備設于貼合輥和收卷輥之間，對收卷前的石墨烯薄膜包裹的電化學陽極進行干燥處理，吹干殘留的清洗液體。風干設備的選用不作限定，以現有技術中任一可實現的方法實施，比如風干機。

通過本實施例的技術方案，多層石墨烯薄膜利用自懸浮方式、通過傳送運輸后直接貼合轉移到鋅箔上，這種加工方式簡便易行，能夠輕松實現大規模的應用，并且對于基底的選擇性更廣，任意有固定形狀的物體作為目標基底均可以實現貼合。

在性能方面，利用自懸浮方法將多層石墨烯薄膜貼合到鋅箔上，為解決鋅離子水系電池中的鋅負極可逆性差而提出用媒介對鋅箔電極進行覆蓋進而對鋅離子進行誘導沉積，多層石墨烯薄膜使得鋅箔表面更平整，可以降低尖端效應，避免了鋅離子在沉積過程中不均勻生長而產生枝晶。與現有的LB膜沉積相比，把CVD方法制備的多層石墨烯薄膜利用自懸浮方法轉移到鋅箔上穩定性更強，因為其為包裹陽極的石墨烯薄膜是連續薄膜而非碎片狀的石墨烯，碎片狀的石墨烯易脫離和分離。

與現有技術相比，本實施例的技術方案在制備電化學陽極的過程中，不需要額外使用保護膜，利用自懸浮方法將多層石墨烯薄膜直接貼合到鋅箔上，就可以起到防治腐蝕的保護層作用。對于電池來講，因為陽極上的薄膜覆蓋物不提供容量，同時因為該多層石墨烯薄膜為3-6層、厚度僅為1～3nm，質量輕，對于電芯質量的增加來說幾乎可以忽略不計，不額外使用保護膜就可以提供更高單位質量的電池容量。
