合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力儀測(cè)試預(yù)熱具體方法
> 基于最大氣泡壓力法測(cè)量液態(tài)鋰的密度和表面張力
> 各種表面活性劑性能一覽表
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測(cè)定(三)
> 地下水質(zhì)量標(biāo)準(zhǔn)(GB/T 14848-2017)
> 超聲協(xié)同殼聚糖處理對(duì)蛋黃液界面張力的影響
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試(二)
> ?微量天平的使用方法、樣品稱量,分析天平按精度分為幾級(jí)
> 微納米顆粒三相泡沫體系的溶液特性、界面性能和驅(qū)油效果(二)
> ?微量化學(xué)天平的發(fā)展歷程及應(yīng)用場(chǎng)景
推薦新聞Info
-
> 座滴法測(cè)量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測(cè)量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(二)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(一)
> 高灰細(xì)粒難浮煤泥浮選試驗(yàn):復(fù)配捕收劑最佳復(fù)配比和用量
> 微量天平的感量是多少,超微量電子天平操作方法
表面張力儀應(yīng)用:研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用(三)
來(lái)源:北京理工大學(xué)學(xué)報(bào) 瀏覽 87 次 發(fā)布時(shí)間:2025-03-06
3.5活性磁化水濕潤(rùn)性評(píng)價(jià)

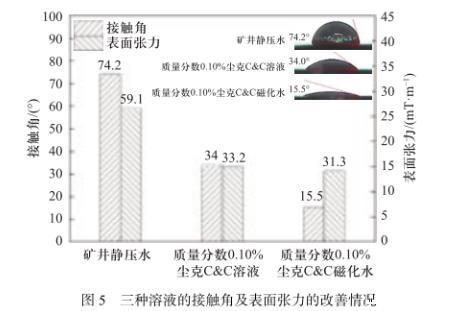

如圖5所示,礦井靜壓水的接觸角為74.2°.質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的接觸角為34°.相較于礦井靜壓水,其接觸角減小了54.18%.質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的接觸角為15.5°.相較于礦井靜壓水,其接觸角減小了79.11%.由此可以看出,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水具有更好的潤(rùn)濕性能,提升了溶液對(duì)低水分無(wú)煙煤顆粒的浸濕能力。
質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力為33.2 mN/m.相較于礦井靜壓水,其表面張力減小了43.82%.質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的表面張力為31.3 mN/m.相較于礦井靜壓水,其接觸角減小了47.04%.由此可以看出,塵克C&C試劑和磁化相結(jié)合可更好地降低溶液的氣~液界面張力,使得溶液與低水分無(wú)煙煤顆粒接觸時(shí),更容易排出固~氣~液三相界面的氣體,以減弱其濕潤(rùn)阻力。

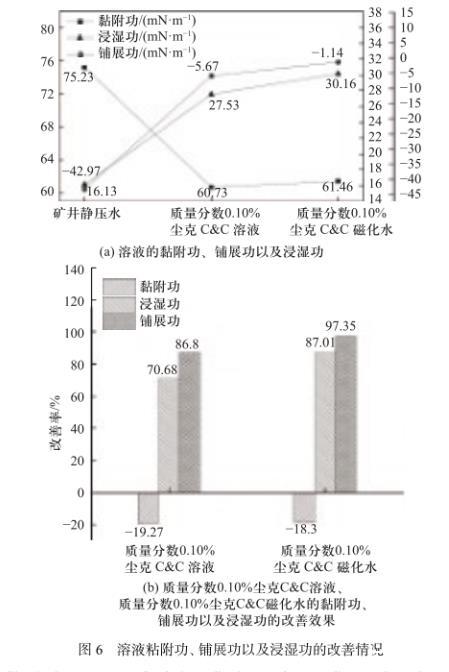

圖6展示了三種的溶液的粘附功、鋪展功和浸濕功。這三種功可表征溶液霧滴捕集低水分無(wú)煙煤顆粒的能力。
圖6溶液粘附功、鋪展功以及浸濕功的改善情況
噴霧降塵抑塵的過程中,煤塵的潤(rùn)濕過程分為三個(gè)過程,即煤塵顆粒被沾濕,溶液在煤塵顆粒上鋪展,煤塵顆粒完全被浸濕。

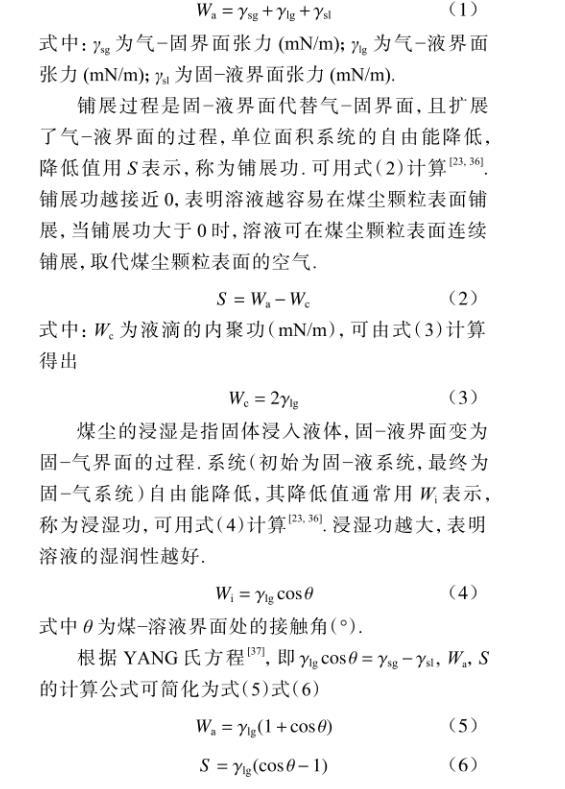

煤塵的沾濕是指液體與煤體從不接觸到接觸,變液~氣界面和固~氣界面為固~液界面的過程。這個(gè)過程使得系統(tǒng)(初始為固~氣系統(tǒng)、液~氣系統(tǒng),最終為固~液系統(tǒng))的表面自由能降低,其降低值通常用Wa來(lái)表示,稱為粘附功,可用式(1)計(jì)算。粘附功越大,表明溶液濕潤(rùn)性越好。
式中:γsg為氣~固界面張力(mN/m);γlg為氣~液界面張力(mN/m);γsl為固~液界面張力(mN/m)。
鋪展過程是固~液界面代替氣~固界面,且擴(kuò)展了氣~液界面的過程,單位面積系統(tǒng)的自由能降低,降低值用S表示,稱為鋪展功。可用式(2)計(jì)算。鋪展功越接近0,表明溶液越容易在煤塵顆粒表面鋪展,當(dāng)鋪展功大于0時(shí),溶液可在煤塵顆粒表面連續(xù)鋪展,取代煤塵顆粒表面的空氣。
式中:Wc為液滴的內(nèi)聚功(mN/m),可由式(3)計(jì)算得出
煤塵的浸濕是指固體浸入液體,固~液界面變?yōu)楣虀氣界面的過程。系統(tǒng)(初始為固~液系統(tǒng),最終為固~氣系統(tǒng))自由能降低,其降低值通常用Wi表示,稱為浸濕功,可用式(4)計(jì)算。浸濕功越大,表明溶液的濕潤(rùn)性越好。
式中θ為煤~溶液界面處的接觸角(°)。
根據(jù)YANG氏方程,即γlgcosθ=γsg-γsl,Wa,S的計(jì)算公式可簡(jiǎn)化為式(5)式(6)
由圖6(a)和圖6(b)可以看出,礦井靜壓水的粘附功為75.23 mN/m,質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的粘附功為60.73 mN/m,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的粘附功為61.46 mN/m.礦井靜壓水沾濕低水分無(wú)煙煤顆粒的能力優(yōu)于質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水,而質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水沾濕低水分無(wú)煙煤顆粒的能力優(yōu)于質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水。添加塵克C&C試劑削弱了溶液沾濕低水分無(wú)煙煤顆粒的能力,而對(duì)溶液進(jìn)行磁化,可提升溶液沾濕低水分無(wú)煙煤顆粒的能力。
礦井靜壓水,質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的鋪展功分別為~42.97,~5.67,~1.14 mN/m.由圖6(b)可以看出,添加塵克C&C試劑和對(duì)溶液磁化,均可以提升溶液的鋪展功。相較于礦井靜壓水,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的鋪展功最大,提升了97.35%,更趨近于0,更容易在低水分無(wú)煙煤顆粒表面鋪展。
礦井靜壓水的浸濕功為16.13 mN/m,質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的浸濕功為27.53 mN/m,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的浸濕功為30.16 mN/m.添加塵克C&C試劑,對(duì)溶液磁化可逐步提升溶液的浸濕功,增強(qiáng)溶液浸濕低水分無(wú)煙煤顆粒的能力。相較于礦井靜壓水,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的浸濕功最大,增大了87.01%,使溶液更容易捕集低水分無(wú)煙煤顆粒。
綜上所述,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水的濕潤(rùn)性能最好。其接觸角為15.5°.相較于礦井靜壓水,其接觸角減小了79.11%.表面張力為31.3 mN/m.相較于礦井靜壓水,其表面張力減小了47.04%.就其捕集低水分無(wú)煙煤顆粒的能力而言,盡管質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水使得溶液的粘附功降低了18.3%,降低了溶液的粘附能力,但極大程度地提升了溶液的鋪展能力和浸濕能力。表現(xiàn)為,鋪展功提升了97.35%,浸濕功提高了87.01%.而在溶液濕潤(rùn)特性評(píng)價(jià)中,周群等更以溶液的鋪展功和浸濕功為基礎(chǔ)評(píng)價(jià)溶液的濕潤(rùn)性能。因此,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水可更好地捕集低水分無(wú)煙煤顆粒。
4現(xiàn)場(chǎng)應(yīng)用
根據(jù)實(shí)驗(yàn)結(jié)果,最佳溶劑是塵克C&C,最佳質(zhì)量分?jǐn)?shù)為0.10%,最佳磁化強(qiáng)度是300 mT,最佳磁化時(shí)間是50 s.基于以上參數(shù),將質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水應(yīng)用于山西晉城采煤工作面采煤機(jī)內(nèi)外噴霧、各轉(zhuǎn)載點(diǎn)以及防塵網(wǎng)等裝置的噴霧用水。此工作面走向長(zhǎng)947 m,傾斜長(zhǎng)178 m,煤層厚度為1.2——2.1 m,煤層傾角為4°——7°.工作面采高為1.6 m.主要除塵措施有:工作面進(jìn)回風(fēng)巷安設(shè)凈化風(fēng)流水幕;采煤機(jī)、液壓支架及破碎機(jī)、轉(zhuǎn)載地點(diǎn)安裝防塵罩及噴霧裝置。
為了了解活性磁化水的現(xiàn)場(chǎng)降塵效果,在采煤司機(jī)處設(shè)置了粉塵監(jiān)測(cè)點(diǎn),粉塵采樣儀器選用AKFC-92A型礦用粉塵采樣器,采樣時(shí)間為3 min,采樣時(shí)采煤機(jī)處于運(yùn)轉(zhuǎn)狀態(tài)。采用礦井靜壓水作為噴霧用水時(shí),其全塵濃度為212.12 mg/m3,采用質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水后,其全塵濃度為132.52 mg/m3.降塵效率提高了37.53%.
5結(jié)論
①試劑及其濃度可降低溶液的表面張力,改善溶液的濕潤(rùn)性。通過測(cè)試6種濃度的十二烷基硫酸鈉(SDS)、十二烷基苯磺酸鈉(SDBS)、十二烷基磺酸鈉和塵克C&C礦用除塵劑溶液,發(fā)現(xiàn)質(zhì)量分?jǐn)?shù)0.10%的塵克C&C溶液其表面張力最小且環(huán)境友好,相較于礦井靜壓水,可使表面張力下降43.83%(至33.2 mN/m)。
②不同的磁化參數(shù)(磁化強(qiáng)度以及磁化時(shí)間)會(huì)影響水分子簇的破裂,氫鍵的斷裂以及溶液分子表面親水基團(tuán)的密度,進(jìn)而影響溶液的表面張力。通過改變質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的磁化強(qiáng)度及磁化時(shí)間,并測(cè)試其表面張力,獲得了質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液最優(yōu)磁化參數(shù),最優(yōu)磁化強(qiáng)度為300 mT,最優(yōu)磁化時(shí)間為50 s.
③質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水生成的霧滴對(duì)低水分無(wú)煙煤顆粒具有更好的捕集作用。相較于礦井靜壓水,質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水接觸角減小了79.11%(至15.5°)。表面張力減小了47.04%(至31.3 mN/m)。溶液的粘附功降低了18.3%,降低了溶液的粘附能力,而鋪展功及浸濕功分別提升了97.35%,87.01%.極大提升了溶液的鋪展能力和浸濕能力。
④通過現(xiàn)場(chǎng)應(yīng)用試驗(yàn),使用質(zhì)量分?jǐn)?shù)0.10%塵克C&C磁化水作為采煤工作面的噴霧降水,可提高采煤工作面噴霧降塵效率,相較于使用礦井靜壓水噴霧降塵,其降塵效率提高了37.53%.
表面張力儀應(yīng)用:研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用(一)
