合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力儀測試預(yù)熱具體方法
> 基于最大氣泡壓力法測量液態(tài)鋰的密度和表面張力
> 各種表面活性劑性能一覽表
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測定(三)
> 地下水質(zhì)量標(biāo)準(zhǔn)(GB/T 14848-2017)
> 超聲協(xié)同殼聚糖處理對蛋黃液界面張力的影響
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試(二)
> ?微量天平的使用方法、樣品稱量,分析天平按精度分為幾級
> 微納米顆粒三相泡沫體系的溶液特性、界面性能和驅(qū)油效果(二)
> ?微量化學(xué)天平的發(fā)展歷程及應(yīng)用場景
推薦新聞Info
-
> 座滴法測量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(一)
> 高灰細(xì)粒難浮煤泥浮選試驗:復(fù)配捕收劑最佳復(fù)配比和用量
> 微量天平的感量是多少,超微量電子天平操作方法
表面張力儀應(yīng)用:研究活性磁化水對無煙煤塵的濕潤作用(二)
來源:北京理工大學(xué)學(xué)報 瀏覽 81 次 發(fā)布時間:2025-03-06
3結(jié)果與討論
3.1煤的濕潤性
圖1為本實驗所選煤樣的接觸角測試結(jié)果圖,由圖可以看出,煤樣的接觸角為74.2°,相較于其他類型的煤(接觸角為20.55°,22.34°,34.23°和29.75°),其接觸角明顯偏大,具有較強的疏水性。

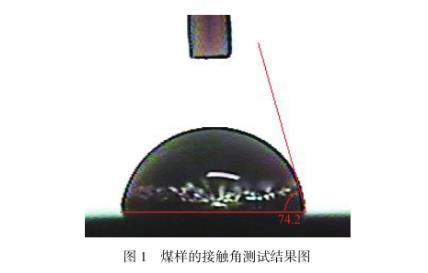

圖1煤樣的接觸角測試結(jié)果圖
表1為煤樣的工業(yè)分析結(jié)果,其水分為1.97%.根據(jù)XU等的研究結(jié)論,煤塵的水分越大,濕潤性越好,其實驗所用煤樣的水分分別為1.44,1.84,1.28,3.71,1.42,5.83,5.52,6.17.與之相較,所選煤樣水分小于2%,為低水分煤樣,濕潤性較差。

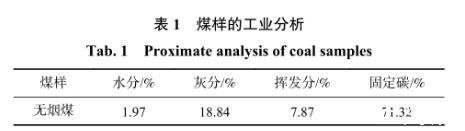

表1煤樣的工業(yè)分析
3.2不同表面活性劑溶液的濕潤性
如圖2所示,4種溶液隨著濃度的增加,表面張力逐漸趨于穩(wěn)定。十二烷基磺酸鈉溶液質(zhì)量分?jǐn)?shù)大于0.20%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分?jǐn)?shù)為0.30%.十二烷基硫酸鈉(SDS)溶液質(zhì)量分?jǐn)?shù)大于0.05%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分?jǐn)?shù)為0.15%.十二烷基苯磺酸鈉(SDBS)質(zhì)量分?jǐn)?shù)大于0.15%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分?jǐn)?shù)為0.30%.塵克C&C溶液質(zhì)量分?jǐn)?shù)大于0.05%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分?jǐn)?shù)為0.10%.由圖可以看出,相較于十二烷基苯磺酸鈉(SDBS)和十二烷基磺酸鈉,十二烷基硫酸鈉(SDS)和塵克C&C可以較大程度地降低溶液的表面張力,提高溶液對低水分無煙煤顆粒的濕潤性。同時,考慮到塵克C&C溶液具有無腐蝕、無污染、可生物降解、不造成二次污染的特性,最終選擇質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液作為最優(yōu)表面活性溶液。

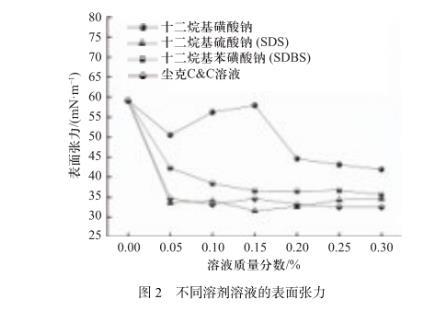

圖2不同溶劑溶液的表面張力
3.3溶液表面張力隨磁化強度的變化
如圖3所示,磁化5 min后的礦井靜壓水和質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力會降低,最大降低幅度分別為7.28%和7.54%.最佳磁場強度均為300 mT.

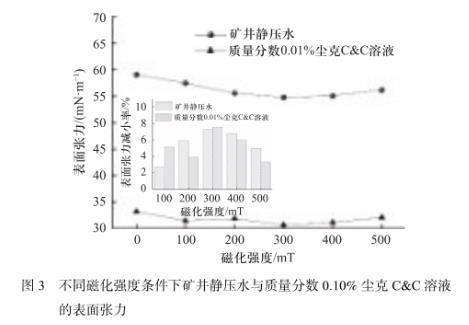

圖3不同磁化強度條件下礦井靜壓水與質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力
無論礦井靜壓水還是質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液,隨著磁場強度的增加,其溶液表面張力先減小后增大。這是因為磁場的施加可使溶液發(fā)生三方面的變化,分別是:①磁場可破碎水分子簇,使之成為許多小分子體,從而減弱其表面張力。②磁場可使溶液分子之間的氫鍵斷裂,使得溶液具有更強的極性,更容易與煤表面的懸鍵結(jié)合,從而濕潤煤體。③適當(dāng)?shù)拇艌鰰沟萌芤罕砻娴挠H水基團(tuán)更加致密,從而增強溶液的濕潤性。磁場強度的增加,使得這三方面的影響逐漸增大,表現(xiàn)為溶液的表面張力逐漸減小。然而,過度的磁化可使溶液表面的親水基團(tuán)脫落,使得溶液濕潤性變差,表現(xiàn)為過度磁化后溶液表面張力逐漸增加。
由圖3可知,質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力為33.2 mN/m.加入質(zhì)量分?jǐn)?shù)0.10%塵克C&C試劑,使得溶液表面張力由59.1 mN/m下降到33.2 mN/m,下降幅度為43.82%.磁化強度為300 mT,磁化5 min的礦井靜壓水的表面張力為54.8 mN/m.最佳磁化強度下,礦井靜壓水的表面張力由59.1 mN/m下降到54.8 mN/m,下降幅度為7.28%.由此可知,與試劑對溶液濕潤性的提升效果相比,磁化作用對溶液濕潤性的提升較小。
3.4溶液表面張力隨磁化時間的變化
確定最優(yōu)磁化時間,對磁化裝置設(shè)計及經(jīng)過磁化裝置時的流量參數(shù)控制很重要。如圖4(a)所示,在300 mT的磁化強度下,磁化時間超過60 s時,礦井靜壓水和質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力逐漸趨于穩(wěn)定。磁化強度為300 mT,磁化時間60 s時,礦井靜壓水和質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力最小,分別為52.0,31.5 mN/m.

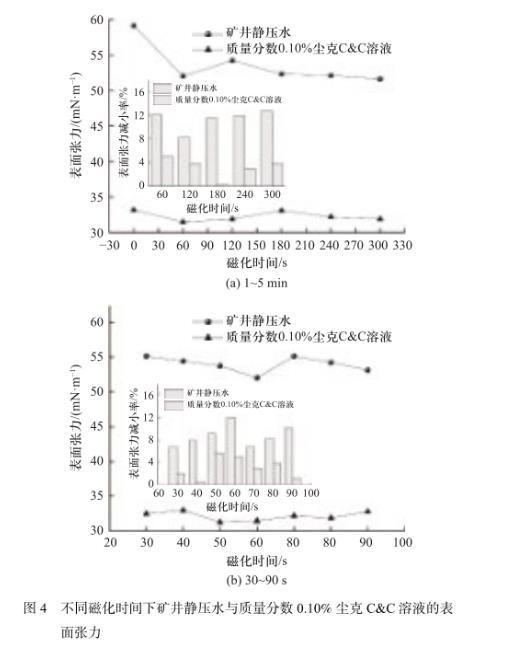

圖4不同磁化時間下礦井靜壓水與質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力
為了確定最優(yōu)磁化時間,分別測定了磁場強度為300 mT,磁化時間為30,40,50,60,70,80,90 s時的溶液表面張力。由圖4(b)可以看出,磁化時間在30——90 s范圍內(nèi),礦井靜壓水的表面張力波動性變化,磁化時間為60 s時,礦井靜壓水的表面張力最小。而質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力在50 s時有一個明顯的拐點,之后表面張力趨于穩(wěn)定。拐點處,質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力最小。磁場強度為300 mT,質(zhì)量分?jǐn)?shù)0.10%的塵克C&C溶液的最佳磁化時間為50 s.
表面張力儀應(yīng)用:研究活性磁化水對無煙煤塵的濕潤作用(一)
