合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 鋰電池隔膜粘接劑組合物稀釋液表面張力測(cè)試及影響
> 高壓CO2對(duì)表面活性劑水溶液與原油界面張力、原油乳化的影響——摘要、實(shí)驗(yàn)部分
> 轉(zhuǎn)印催化層制備：催化劑漿料的表面張力多少合適
> 表面活性劑對(duì)煤塵潤濕效果的定量化研究
> 環(huán)保非水基鉆井液界面張力、基本性能和抗污染能力——前言、實(shí)驗(yàn)部分
> 失重環(huán)境下的水滴因?yàn)橛斜砻鎻埩?huì)形成標(biāo)準(zhǔn)的圓球
> 超微量天平應(yīng)用：錫灰中銀含量的分析檢測(cè)方法
> 人工沖洗升級(jí)為超聲波清洗，可改善新能源電池沖壓配件的表面張力
> ?高分子表面活性劑HS-PA表征和性能、粒徑、表面張力、應(yīng)用性能測(cè)定——實(shí)驗(yàn)部分
> Marangoni效應(yīng)：智能液體會(huì)走迷宮
推薦新聞Info
-
> 電弧增材制造過程中熔池的形成與演變受哪些因素影響？
> 高壓CO2對(duì)表面活性劑水溶液與原油界面張力、原油乳化的影響——結(jié)果與討論、結(jié)論
> 高壓CO2對(duì)表面活性劑水溶液與原油界面張力、原油乳化的影響——摘要、實(shí)驗(yàn)部分
> 硝化纖維素塑化效果與其表面張力的變化規(guī)律
> pH、溫度、鹽度、碳源對(duì) 解烴菌BD-2產(chǎn)生物表面活性劑的影響——討論、結(jié)論
> pH、溫度、鹽度、碳源對(duì) 解烴菌BD-2產(chǎn)生物表面活性劑的影響——結(jié)果與分析
> pH、溫度、鹽度、碳源對(duì) 解烴菌BD-2產(chǎn)生物表面活性劑的影響——材料與方法
> pH、溫度、鹽度、碳源對(duì) 解烴菌BD-2產(chǎn)生物表面活性劑的影響——摘要、前言
> 嗜熱鏈球菌發(fā)酵乳對(duì)全蛋液起泡性、pH、黏度、表面張力的影響（三）
> 嗜熱鏈球菌發(fā)酵乳對(duì)全蛋液起泡性、pH、黏度、表面張力的影響（二）
拉脫法測(cè)量：不同性能磁性液體的磁表面張力變化規(guī)律與影響因素（二）
來源：物理實(shí)驗(yàn) 瀏覽 310 次 發(fā)布時(shí)間:2024-10-16
計(jì)算機(jī)實(shí)時(shí)在線采集了2種磁性液體及白油液膜拉脫過程中電壓隨時(shí)間的變化曲線，如圖4所示。從圖4可看到，3種液體的電壓變化規(guī)律一致，圖中F和G兩點(diǎn)是液膜破裂前后瞬間的電壓值，片狀吊環(huán)的內(nèi)外徑分別為33.10mm和34.69mm，根據(jù)（6）式即可計(jì)算出液體的表面張力。室溫（20±0.5）℃時(shí)各液體的表面張力見表2.7#白油的表面張力大于磁性液體，這主要是因?yàn)楸砻婊钚詣┑募尤虢档土艘后w的表面張力。當(dāng)22mT的磁場作用于磁性液體時(shí)，磁性液體的表面張力增加，這主要是因?yàn)闊o外加磁場作用時(shí)，各磁性顆粒的磁矩方向雜亂無章，互相抵消，磁性液體不顯示宏觀磁性。當(dāng)外加磁場作用于磁性液體時(shí)，且磁場方向平行于切線方向的磁性液膜時(shí)，各磁性顆粒的磁矩方向轉(zhuǎn)向外加磁場方向，外加磁場增強(qiáng)了磁偶極子之間的相互作用，導(dǎo)致磁性液體的表面張力增加。

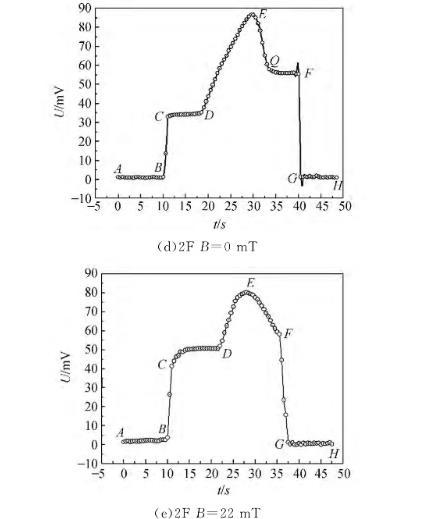

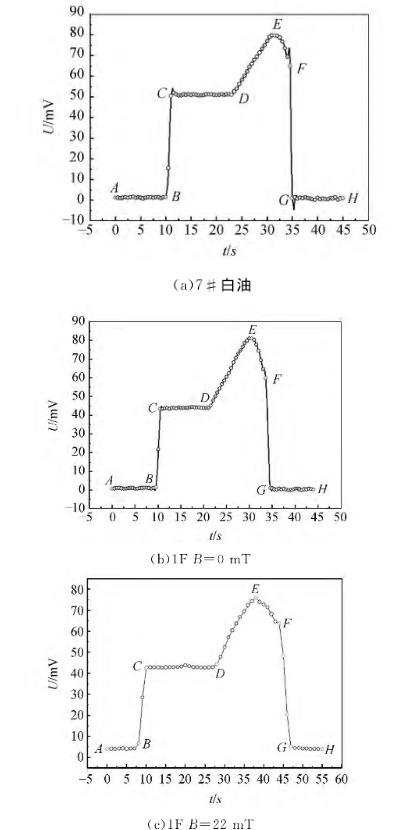

圖4力敏傳感器電壓隨時(shí)間變化曲線

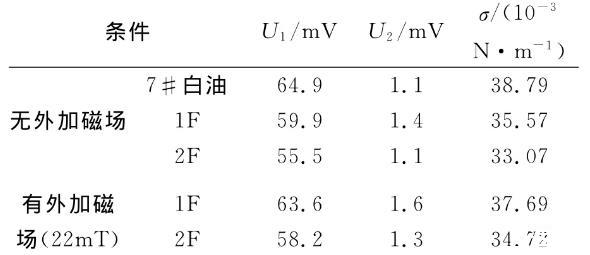

表2磁性液體及7#白油表面張力
4、液膜拉脫過程受力分析
根據(jù)受力情況將圖4的液膜拉脫過程電壓變化曲線分為6個(gè)階段，圖5為液膜拉脫過程方框圖，不同階段片狀吊環(huán)的受力情況不同，電壓變化值也不同，在液膜破裂前后瞬間，忽略液膜的重力，表面張力與重力方向完全一致，此時(shí)F=mg+f1+f2,可得到液體的表面張力。由圖4發(fā)現(xiàn)，不同液體在EF階段的電壓變化情況不同，無外加磁場作用時(shí)2F號(hào)磁性液體在EF階段存在轉(zhuǎn)折點(diǎn)Q,越過轉(zhuǎn)折點(diǎn)，QF階段電壓變化較平緩，且表面張力越?。欢?#白油和1F磁性液體并未出現(xiàn)此現(xiàn)象。出現(xiàn)該現(xiàn)象的原因是7#白油和1F磁性液體表面張力較大，當(dāng)液膜被拉脫到一定程度時(shí)，很快破裂；而2F號(hào)磁性液體由于表面張力較小，液體分子與分子之間的作用力減弱，宏觀表現(xiàn)為拉脫的液膜更長，液膜在空氣中會(huì)存在一段時(shí)間，此時(shí)液膜質(zhì)量很小，可忽略不計(jì)，電壓變化較平緩。有外加磁場作用時(shí)，1F和2F號(hào)磁性液體在FG階段并未出現(xiàn)電壓變化平緩的中間過程，但有外加磁場作用于磁性液體時(shí)，F(xiàn)G階段出現(xiàn)了一些數(shù)據(jù)點(diǎn)，液膜破裂的時(shí)間大于無外加磁場作用時(shí)的時(shí)間，主要是由于外加磁場增強(qiáng)了磁性顆粒之間的相互作用，分子和分子之間的磁吸引力增強(qiáng)，導(dǎo)致液膜逐步破裂。

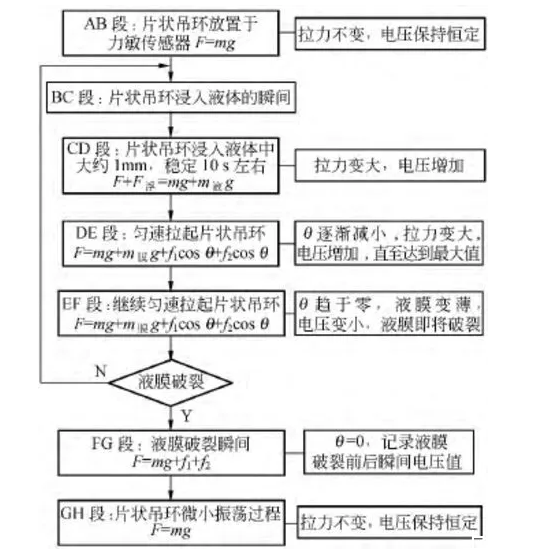

圖5液膜拉脫過程方框圖
5、結(jié)論
使用拉脫法測(cè)量了磁性液體的磁表面張力，無外加磁場作用時(shí)，磁性液體的表面張力小于其載液的表面張力，磁性液體液膜拉得更長，液膜收縮的趨勢(shì)比白油更明顯，這主要是因?yàn)榇判砸后w中加入的表面活性劑降低了其表面張力。由液膜拉脫過程電壓變化曲線可觀察到：不同條件下磁性液體的電壓變化情況不同，無外加磁場作用時(shí)2F號(hào)磁性液體在EF階段存在轉(zhuǎn)折點(diǎn)Q,越過轉(zhuǎn)折點(diǎn)，QF階段電壓變化較平緩，且表面張力越?。欢?#白油和1F磁性液體并未出現(xiàn)此現(xiàn)象，這主要是因?yàn)?#白油和1F磁性液體表面張力較大，2F號(hào)磁性液體由于表面張力較小，其液體分子與分子之間的作用力較弱，宏觀表現(xiàn)為拉脫的液膜更長，液膜在空氣中會(huì)存在一段時(shí)間。有外加磁場作用時(shí)，2F號(hào)磁性液體在FG階段并未出現(xiàn)電壓變化平緩的中間過程，但FG階段出現(xiàn)了另一些數(shù)據(jù)點(diǎn)，液膜破裂的時(shí)間大于無外加磁場作用時(shí)的時(shí)間，主要是由于外加磁場增強(qiáng)了磁性顆粒之間的相互作用，分子和分子之間的磁吸引力增強(qiáng)，導(dǎo)致液膜逐步破裂。
