合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力儀測試預(yù)熱具體方法
> 基于最大氣泡壓力法測量液態(tài)鋰的密度和表面張力
> 各種表面活性劑性能一覽表
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測定(三)
> 地下水質(zhì)量標(biāo)準(zhǔn)(GB/T 14848-2017)
> 超聲協(xié)同殼聚糖處理對蛋黃液界面張力的影響
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試(二)
> ?微量天平的使用方法、樣品稱量,分析天平按精度分為幾級
> 微納米顆粒三相泡沫體系的溶液特性、界面性能和驅(qū)油效果(二)
> ?微量化學(xué)天平的發(fā)展歷程及應(yīng)用場景
推薦新聞Info
-
> 座滴法測量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(一)
> 高灰細粒難浮煤泥浮選試驗:復(fù)配捕收劑最佳復(fù)配比和用量
> 微量天平的感量是多少,超微量電子天平操作方法
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)
來源:精細化工 瀏覽 109 次 發(fā)布時間:2025-03-05
2.6接觸角分析

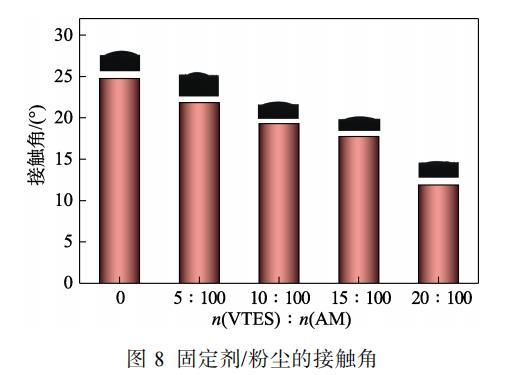

固定劑與粉塵的接觸角能非常直觀地體現(xiàn)固定劑對粉塵的潤濕能力,測定不同單體比例的共聚物水溶液與PTI-A2粉塵的接觸角,結(jié)果如圖8所示。
由圖8可知,共聚物水溶液與PTI-A2粉塵的接觸角均<90°,隨著VTES用量的增大,固定劑與PTI-A2粉塵片的接觸角逐漸減小。當(dāng)n(VTES)∶n(AM)由0增加到20∶100時,接觸角從24.8°降低至11.9°,主要是因為VTES用量的增加賦予了共聚物水溶液更低的表面張力,而PTI-A2粉塵具有較高的表面張力,因而接觸角越來越小。固定劑與粉塵片的接觸角越小,表明固定劑能更好地潤濕氣溶膠粉塵顆粒,在空氣中固定劑與氣溶膠粉塵顆粒能更好地粘附。
圖8固定劑/粉塵的接觸角
2.7氣溶膠沉降固定性能分析

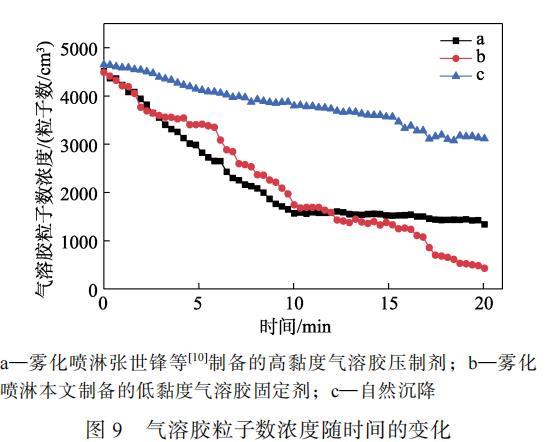

將張世鋒等制備的高黏度氣溶膠壓制劑(黏度2502 mPa·s)和本文制備的低黏度氣溶膠固定劑(選取PAM-b-PVTE-2配制成20%固含量,黏度7.2 mPa·s)進行霧化噴淋實驗,并對粒徑范圍在0.5~20μm的氣溶膠顆粒進行檢測,結(jié)果如圖9所示。
a—霧化噴淋張世鋒等制備的高黏度氣溶膠壓制劑;b—霧化噴淋本文制備的低黏度氣溶膠固定劑;c—自然沉降
圖9氣溶膠粒子數(shù)濃度隨時間的變化
由圖9可知,在自然沉降過程中,氣溶膠沉降速度較慢,自然沉降20 min時,氣溶膠粒子數(shù)濃度從4647.08粒子數(shù)/cm3降至3113.01粒子數(shù)/cm3,自然沉降率33.01%;霧化噴淋張世鋒等制備的氣溶膠壓制劑后,氣溶膠粒子數(shù)濃度在前10 min內(nèi)急劇降低,從4508.5粒子數(shù)/cm3降低到了1566.2粒子數(shù)/cm3,10 min以后氣溶膠粒子數(shù)濃度下降趨勢逐漸平緩,20 min時降低到1338.31粒子數(shù)/cm3,沉降固定效率為70.32%;霧化噴淋本文制備的氣溶膠固定劑后,氣溶膠粒子數(shù)濃度在前2 min內(nèi)快速降低,在2~18 min內(nèi)氣溶膠粒子數(shù)濃度呈現(xiàn)先緩慢后快速的交替下降趨勢,這是由于氣溶膠壓制劑黏度較低,霧化噴淋后的液滴顆粒較小,霧化噴淋后先有一部分顆粒較大的液滴快速沉降,并在沉降過程中對氣溶膠粉塵顆粒進行粘附、捕捉,因此在霧化噴淋初始時,氣溶膠粒子數(shù)濃度先急劇降低;而顆粒較小的液滴仍然懸浮在空氣中,發(fā)生布朗運動,液滴逐漸與粉塵結(jié)合,發(fā)生沉降,一部分液滴與粉塵結(jié)合的液滴相互結(jié)合,由于重力作用迅速沉降,剩余液滴仍然懸浮在空氣中,繼續(xù)發(fā)生布朗運動,直至發(fā)生沉降。霧化噴淋氣溶膠壓制劑20 min時,氣溶膠粒子數(shù)濃度從最初的4787.44粒子數(shù)/cm3降至428.81粒子數(shù)/cm3,沉降固定效率為91.04%。預(yù)期可用作涉核環(huán)境下放射性氣溶膠沉降固定劑。
3結(jié)論
用RAFT法制備了PAM-b-PVTES兩親性嵌段共聚物,通過FTIR、1HNMR、GPC、DSC對共聚物的結(jié)構(gòu)進行了表征。結(jié)果表明,該共聚物是嵌段結(jié)構(gòu)。共聚物水溶液表面張力測試表明,VTES的引入能有效地降低共聚物水液的表面張力,從68.49 mN/m降低到40.44 mN/m,表面張力越小越易與氣溶膠粉塵顆粒粘附;隨著鏈轉(zhuǎn)移劑用量的減少,共聚物相對分子質(zhì)量增加,共聚物水液的黏度也逐漸增加,從3.7 mPa·s升高到8.1 mPa·s。因此,通過控制鏈轉(zhuǎn)移劑的用量能達到控制共聚物水液黏度的目的;通過接觸角測試可知,接觸角均<90°,最低可達到11.9°,共聚物水溶液對粉塵具有較好的潤濕作用;氣溶膠沉降固定實驗表明,霧化噴淋低黏度氣溶膠固定劑對氣溶膠具有較好的壓制沉降性能,20 min時沉降固定效率為91.04%。使用RAFT法可制備得到低黏度、低表面張力的共聚物水溶液,其為便捷地控制和去除低濃度放射性氣溶膠粉塵顆粒提供了一種有效的手段。
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(一)
氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(二)
