合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 瀝青質(zhì)及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協(xié)同機理（二）
> 磁化水表面張力是多少
> 研究發(fā)現(xiàn)：水解聚丙烯酰胺HPAM降低油水界面張力能力極其有限（一）
> 界面張力在10-1mN/m的陰離子表面活性劑配比與性能測試
> ?微量化學(xué)天平的發(fā)展歷程及應(yīng)用場景
> 神奇的馬拉高尼效應(yīng)卻是真實存在的
> 表面張力變化對含氣泡液體射流破裂的影響
> 過硫酸鉀、K2S2O8對壓裂液破膠性能與表面張力的影響——實驗部分
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質(zhì)（二）
> 定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——數(shù)值仿真結(jié)果、結(jié)論
推薦新聞Info
-
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——結(jié)果與討論、結(jié)論
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——摘要、實驗部分
> 硝化纖維素塑化效果與其表面張力的變化規(guī)律
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——討論、結(jié)論
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——結(jié)果與分析
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——材料與方法
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——摘要、前言
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（三）
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（二）
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（一）
電化學(xué)氧化對液態(tài)金屬表面張力的影響機制：表面張力可隨電位變化
來源：Jerry 液態(tài)金屬FM 瀏覽 315 次 發(fā)布時間:2024-11-07
液態(tài)金屬的表面張力是決定其應(yīng)用性能的關(guān)鍵因素之一?，F(xiàn)有研究表明，通過電化學(xué)氧化可以顯著降低液態(tài)鎵銦合金的表面張力，這不僅能改變其形態(tài)，還可能賦予其新的功能特性。此外，液態(tài)金屬的電化學(xué)行為在電池電極材料、電化學(xué)電容器等領(lǐng)域也得到了深入研究，因為這種材料能夠在表面氧化或還原的過程中調(diào)控其界面特性和反應(yīng)活性。
電化學(xué)氧化作用可以誘導(dǎo)液態(tài)金屬表面生成不同的氧化物或氫氧化物薄層，而這種表面變化對界面張力的影響非常顯著。例如，研究發(fā)現(xiàn)，氧化鎵薄膜會在特定的電位下破裂并溶解，使得液態(tài)金屬的表面張力急劇下降。通過控制電化學(xué)氧化的電位，能夠在微觀層面實現(xiàn)液態(tài)金屬的“開關(guān)”效應(yīng)，有望用于開發(fā)可控液態(tài)金屬元件。
近日，Michael D.Dickey教授團隊針對鎵銦合金在強堿性條件下的電化學(xué)氧化過程進行了系統(tǒng)分析，深入探討了電化學(xué)氧化對液態(tài)金屬表面張力的影響機制。作者采用線性掃描伏安法（LSV）、循環(huán)伏安法（CV）和電流-電壓時序分析等電化學(xué)技術(shù)，以1 M氫氧化鈉（NaOH）溶液為電解液，在電化學(xué)氧化過程中實時測量鎵銦合金液滴的電流和界面張力變化，通過圖像分析軟件進行液滴形狀測量，從而得到其在不同電位下的界面張力值。相關(guān)研究成果以The Role of Electrochemical Oxidation on the Interfacial Tension of Eutectic Gallium Indium為題發(fā)表在ACS Electrochemistry.研究發(fā)現(xiàn)，根據(jù)電位的不同，鎵銦合金在電化學(xué)氧化過程中表現(xiàn)出六個獨特的反應(yīng)區(qū)域，每個區(qū)域?qū)?yīng)著不同的界面現(xiàn)象和表面張力變化：
非氧化區(qū)域：在開路電位以下，液態(tài)金屬界面保持高張力狀態(tài)，接近金屬本體張力，因為表面氧化層在高堿性環(huán)境中迅速溶解，無法形成穩(wěn)定的氧化皮膜。
初始氧化區(qū)域：在略高于開路電位時，鎵開始發(fā)生氧化反應(yīng)，但生成的氧化物不在表面堆積，而是持續(xù)溶解，因此表面張力沒有明顯降低。鈍化薄膜形成：隨著電位繼續(xù)升高，鎵表面逐漸形成一層薄的氧化膜，電流開始下降，表面逐漸進入鈍化狀態(tài)，推測該薄膜為鎵氧化物的水合物薄層。
鈍化膜破裂：在更高的電位下，表面鈍化膜開始分解，界面張力迅速下降，表明表面氧化物膜不再穩(wěn)定，開始被溶解并形成新的界面形態(tài)。
穩(wěn)定氧化階段：在這一電位范圍內(nèi)，氧化鎵物種形成溶解平衡，表面張力隨電位線性下降，金屬液滴的形狀變得更加不穩(wěn)定并開始形成枝狀結(jié)構(gòu)等復(fù)雜形態(tài)。
再鈍化階段：在更高電位下，表面部分重新鈍化，表面張力略有回升，液滴變形的趨勢得到一定抑制，推測是表面形成了新的氧化層薄膜。
通過這些實驗和電化學(xué)分析，作者不僅展示了鎵銦合金在電化學(xué)氧化過程中的界面變化，還進一步揭示了表面張力隨電位變化的規(guī)律。這一研究為控制液態(tài)金屬的表面特性提供了新思路，未來有望應(yīng)用于開發(fā)可精確控制的柔性電子元件、液態(tài)金屬傳感器及微流體操控系統(tǒng)。

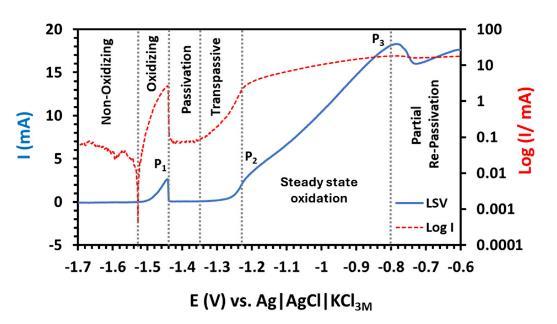

圖1電化學(xué)線性掃描伏安圖（LSV，藍色實線）及液滴電流的對數(shù)圖（紅色虛線），針對1 M NaOH中的鎵銦合金，掃描速率為0.5 mV/s。垂直虛線將圖中標(biāo)記的六個反應(yīng)區(qū)域區(qū)分開來，標(biāo)記出三個氧化峰P1、P2和P3。
圖2(a)在300 mV/s掃描速率下，鎵銦合金液滴在1 M NaOH中的循環(huán)伏安圖。(b)不同掃描速率（50至600 mV/s）下的鎵銦合金液滴循環(huán)伏安圖。

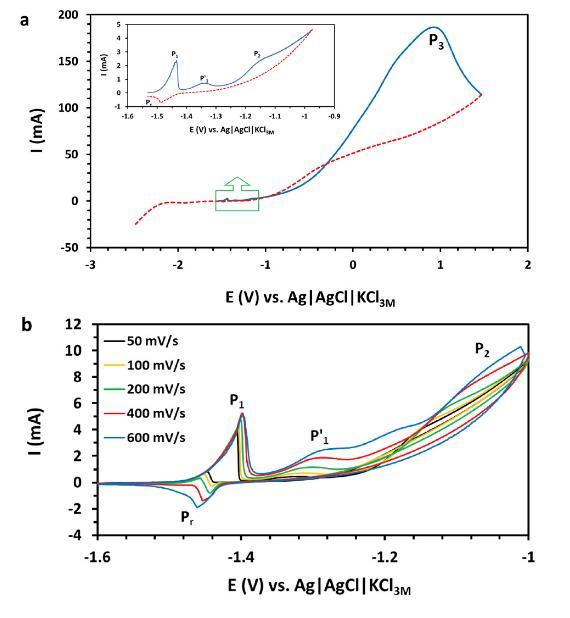

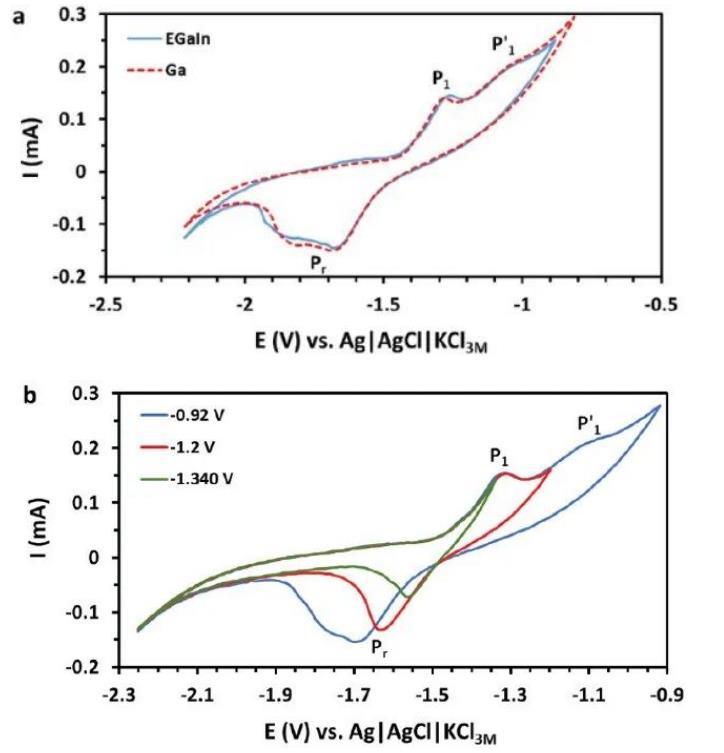

圖3(a)鎵銦合金（藍色實線）與純鎵（紅色虛線）在1 M NaOH中以16000 mV/s的高掃描速率記錄的快速掃描循環(huán)伏安圖。(b)鎵銦合金在不同電位窗口下的快速掃描循環(huán)伏安圖。圖例中列出了每個掃描的最大電位，掃描速率為16000 mV/s。橙色圓圈標(biāo)記處顯示了與第一次電子轉(zhuǎn)移反應(yīng)（Ga到Ga+）相關(guān)的微小肩峰。

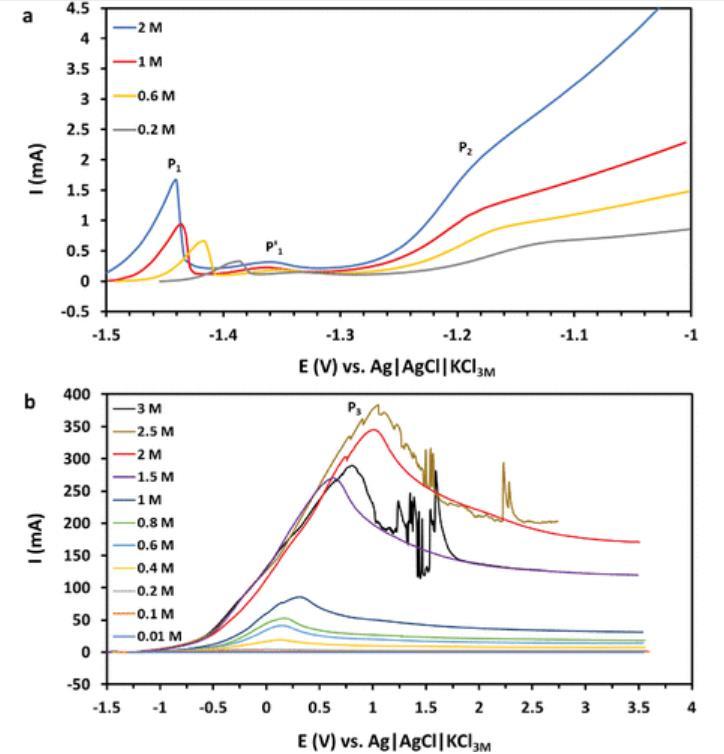

圖4(a)鎵銦合金在不同濃度NaOH中的近鈍化區(qū)伏安圖。(b)鎵銦合金在不同濃度NaOH中的完整線性掃描伏安圖，掃描速率為100 mV/s。

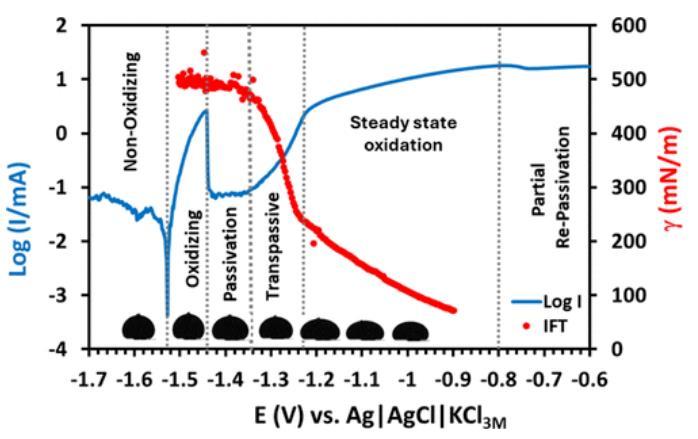

圖5電流的對數(shù)圖（藍色實線）與液態(tài)金屬界面張力（IFT，紅色虛線）隨電位變化的關(guān)系。鎵銦合金液滴的體積為0.025 mL，電位掃描速率為1 mV/s。
