合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 纖維工業(yè)用油劑的配方分析探究
> α-環(huán)糊精對非離子表面活性劑和兩性離子表面活性劑混合體系的界面及自組裝性質(zhì)——結論
> 液體表面張力系數(shù)的數(shù)值計算
> 想要高效運行表面張力儀不懂這些不行
> 水和乙二醇-水混合體系中的離子液體-陽離子表面活性劑混合膠束自聚焦-電導法 表面張力法和光譜研究法—
> 科研必備“武器”之表面張力儀
> 高凝油無堿二元驅(qū)配方體系界面性測量方法
> 表面活性劑對氣體水合物界面張力的影響
> 表面活性劑的生物毒性以及水的硬度和吸附效應對于水生生物毒性的影響——摘要、導言
> 油墨發(fā)動機版的小船到底是何方神圣
推薦新聞Info
-
> 電弧增材制造過程中熔池的形成與演變受哪些因素影響？
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——結果與討論、結論
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——摘要、實驗部分
> 硝化纖維素塑化效果與其表面張力的變化規(guī)律
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——討論、結論
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——結果與分析
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——材料與方法
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——摘要、前言
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（三）
> 嗜熱鏈球菌發(fā)酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（二）
微尺度區(qū)域內(nèi)靜電相互作用力動態(tài)調(diào)節(jié)和脂質(zhì)雙分子層的分布——實驗材料和方法
來源：上海謂載 瀏覽 1013 次 發(fā)布時間:2021-10-28
二、實驗
2.1 材料
二油酰磷脂酰膽堿 (DOPC)、二棕櫚酰磷脂酰絲氨酸 (DPPS)、膽固醇 (Chol)、棕櫚酰鞘磷脂 (pSM) 和親脂性熒光探針 La-磷脂酰乙醇胺-N-（麗絲胺羅丹明 B 磺?；ㄤ@ 鹽）（雞蛋轉磷脂酰化，雞肉）購自 Avanti 極性脂質(zhì)（阿拉巴斯特，阿拉巴馬州）。
在 Cl3CH/CH3OH 2 : 1 v/v 中制備脂質(zhì)混合物 得到 1 nmol mL 的溶液？ 1 總濃度與所有 所使用的溶劑和化學品具有最高的商業(yè)價值 純度可用。 脂質(zhì)單層和雙層的制備 并在 (22 ? 1) 1C 的 0.145 M NaCl 亞相上表征 使用從 Milli-Q 系統(tǒng) (Millipore) 獲得的水，18 MO cm。
透射電子顯微鏡 (TEM) 網(wǎng)格用于 組裝獨立的平面雙層獲得 來自 SPI Supplies（美國西切斯特）。
2.2 方法
2.2.1 脂膜觀察。
經(jīng)典脂筏混合物 含有飽和脂質(zhì)、不飽和脂質(zhì)和膽固醇 被用來進行實驗。 混合物 DOPC : pSM (1 : 1) + 25% Chol 和 DOPC : DPPS (1:2) + 20% Chol 選擇用于中性和帶電域的實驗， 分別。 呈現(xiàn)相分離的組合物是 選擇的目的是觀察和跟蹤領域 單層和雙層的微米尺寸。 為了那個原因 目的是將 1 mol% 的熒光探針加入到 混合物。 由于熒光探針濃度較密 相較低，液相有序相中的域 (Lo) 在顯微照片中顯得更暗。 富集Lo相 每種混合物中的 pSM 和 Chol 或 DPPS 和 Chol。40-44
脂質(zhì)單層的制備和表征使用 Langmuir 薄膜天平（微孔、Kibron、赫爾辛基、 芬蘭）置于倒置熒光的舞臺上 顯微鏡（Axiovert 200，Carl Zeiss，Oberkochen，德國），物鏡為 20、40 或 100。 圖像已注冊 使用 CCD 攝像機（IxonEM+ 型號 DU-897，Andor 技術）。
獨立的平面脂質(zhì)雙層是通過形成的 使用鍍金 TEM 網(wǎng)格的 Langmuir-Blodgett 轉移 3 毫米直徑，帶有 200 個六邊形穿孔，每個穿孔 100 毫米。 金表面用十八烷基硫醇修飾 產(chǎn)生疏水性底物，如前所述。 39,45 在進行沉積之前，對網(wǎng)格進行了預處理 1 mL 4% v/v 十六烷的己烷溶液。 一次己烷 蒸發(fā)，剩余的十六烷提供適當?shù)?雙層形成的高原-吉布斯邊界（圓環(huán)）。40,46,47 In 這樣，含有所需混合物的單層被 壓縮到 28 mN m? 1 ，然后表面壓力為 在薄膜轉移過程中保持恒定。 這個表面壓力是 足夠高以實現(xiàn)有效的薄膜轉移，以及 低到仍然存在相分離，因為臨界 這些混合物在 22 1C 的點接近 33 mN m? 1 . 這 底物通過脂質(zhì)界面垂直下降，并平行于玻璃底部放置 槽，以便使用倒置的觀察雙層 顯微鏡。 雙層保持在亞相下， 穩(wěn)定了幾個小時。
實驗裝置允許原位可視化 沉積后的單層和雙層如圖所示 圖 1A。 單層的代表性圖像和 還顯示了雙層。 中性單層的顯微照片 圖 1B 顯示了在薄膜轉移之前。 之后立馬 其轉移，雙層熒光出現(xiàn)均勻 （見圖 1C），但在 10-15 分鐘后，相分離 觀察到（圖 1D 和 E）。 這個滯后時間是一致的 自發(fā)變薄過程所需的時間 由于溶劑從雙層中間遷移到 支持邊界。47,48 一些雙層在 當電網(wǎng)容納時轉移或通過水通量 觀察，可以在圖 1C 的右下角觀察到。 此外，中性和帶電雙層顯示在 圖1D和E分別。 分析的區(qū)域?qū)?總是在雙層的中心以避免影響 由于靠近高原-吉布斯邊界（方形 在圖1E）。

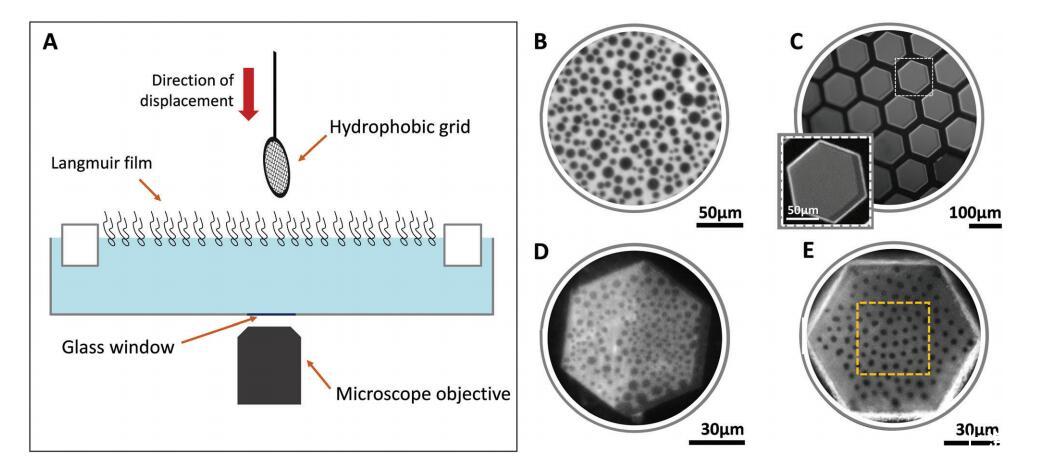

圖 1 用于生成和觀察朗繆爾單層和平面獨立雙層的實驗裝置 (A)。 代表性圖像顯示 表面壓力為 28 mN m 的中性朗繆爾單層膜？ 1 (B), 轉移后立即包含多個同質(zhì)雙層 (C) 的網(wǎng)格, 和 突出顯示的孔（C 中的插圖）的放大圖，以及顯示相共存的中性 (D) 和帶電雙層 (E)。 橙色虛線方塊 (E) 中顯示的是用于分析的區(qū)域的示例。
應該注意的是，用于此的雙層域 研究總是通過兩個半層耦合，并且僅在 孤立的案例域出現(xiàn)解耦，如提議的那樣 此域大小范圍（參見 ESI，? S1）。49 域間斥力隨著距離的減小而變化 在相似區(qū)域的域之間，這是通過 增加液體占據(jù)的總面積 ESI? (S2) 中詳述的有序相 (%Lo)。
據(jù)我們所知，這是第一次，這種雙層 在 TEM 網(wǎng)格上形成的系統(tǒng)用于查看和研究系統(tǒng) 呈現(xiàn)相分離。 注意優(yōu)點之一 這個實驗設置的一個特點是轉移后，雙層是 形成在網(wǎng)格的幾乎所有孔中，允許分析 從單個實驗中獲得的多個雙層，以及 改進數(shù)據(jù)采集和統(tǒng)計。
2.2.2 域跟蹤和擴散測量。
在 為了獲得域的擴散系數(shù)（D），對 小域（1-3 毫米半徑）在視頻中被跟蹤 15–20 秒（150–200 幀，每幀 0.1 秒）如所述 50 軟件程序 Image-J 用于執(zhí)行 允許圖像分割和插件"Mosaic Suite" 通過圖像跟蹤粒子。 51 有關更多詳細信息 以及獲得的圖像分割和軌跡的示例 在對流阻力下，參見 ESI?（S3 和 S4）。
2.2.3 域和均值的徑向分布函數(shù) 力相互作用勢。
徑向分布函數(shù) g(r) 是為膜平面上的域計算的 雙層和單層作為數(shù)量的函數(shù) 域，由有序液體的面積百分比量化 相狀態(tài)，%Lo。 150幀的視頻分為三個 部分，以及域中心之間距離的直方圖 (r) 使用來自 50 個連續(xù)幀的數(shù)據(jù)構建，并且 報告的 g(r) 值是平均這些直方圖的結果。
根據(jù)上述測定，平均力勢為 計算依據(jù)：
其中 b 是 (kT)？ 1 和 w(r) 表示平均力勢 域之間。 52 w(r) 曲線的第一個谷（其中 對應于 g(r) 曲線的第一個峰）被擬合為 二次函數(shù)和從它的曲率一個有效的彈簧 計算常數(shù)，用于量化 域間交互。
2.2.4 域合并。
以量化比率為目的 域的融合，雙層和單層的視頻是 拍攝 15-30 分鐘，中間間隔 5 秒 幀。 相對于第一張顯微照片計算了一段時間內(nèi)的域數(shù)量，每個照片平均 12 張 分鐘。 這些視頻是針對 40%Lo 的膜拍攝的 所有系統(tǒng)，并在 28 mN m 的固定表面壓力下？ 1 在 朗繆爾單層的情況。 時間零是在此刻設置的 在雙層情況下的域外觀，以及在點 達到了單層所需的表面壓力。
微尺度區(qū)域內(nèi)靜電相互作用力動態(tài)調(diào)節(jié)和脂質(zhì)雙分子層的分布——摘要、簡介
微尺度區(qū)域內(nèi)靜電相互作用力動態(tài)調(diào)節(jié)和脂質(zhì)雙分子層的分布——實驗材料和方法
微尺度區(qū)域內(nèi)靜電相互作用力動態(tài)調(diào)節(jié)和脂質(zhì)雙分子層的分布——結果和討論
微尺度區(qū)域內(nèi)靜電相互作用力動態(tài)調(diào)節(jié)和脂質(zhì)雙分子層的分布——結論、致謝！
